Für Spider Baseplate
( nicht im RTS Kit enthalten)
Anchor
Sled
T Lock
Rapid Track System / RTS Kit
Das Slingshot Rapid Track System kann an der o.a.
Spider Plate montiert werden.
Anchor
= mit Nutensteinen fest im Finnenkasten verschraubt
Sled:
= fest mit der Baseplate verschraubt
Die Baseplate wird leicht nach vorne gekippt und so hakt
sich Sled unter Anchor.
Sled & Anchor werden einmalig montiert und dann ist so
fertig.
T Locks mit Nutensteinen sind Schnellspanner zur
Fixierung der Baseplate hinten.
Die Schnellspanner können nach hinten
strömungsgünstig gestellt werden; dies erfolgt ohne
mitdrehen des Gewindes, so das fester Halt immer
gegeben ist.
Preis: 74,90 €*
Kommt im Laufe des Monats Nov
Günstigere Alternative: 2 Sets 0 4 St. T Locks = Preis: 58 €*
Günstigere Alternative 4 Nutensteine/Schrauben = 12,50 €*
Info:
Das neue Rapid System ist günstiger geworden, zudem
zum nachrüchsten an die Spider Plate bei Hoverglide
und Phantasm Serie ausgelegt.
Die One Lock Series hat das Rapid Track System beim
Kauf des Mastsets schon mit dabei.
V2A Gewindeeinsätze Carbonmast
Für Slingshot Carbon Masten,
wenn die Gewinde ausgenuldet sind…
Benötigt werden 3 Stück M6
Preis: 8,90 € *
One Lock Serie:
Sets & Wings
Foilteile One Lock
One Lock Tech sheet
Phantasm Serie:
Sets & Wings
Foilteile Phantasm
hoverglide Serie:
Sets & Wings
Foilteile Hoverglide
Zur Foilübersicht
Spareparts/Schrauben
Paste, Gummiplatte
Übersicht Windsurfen
Übersicht Wingsurfen
Top Plate Spider
• Für alle slingshot Hoverglide Alumasten
• Für Phantasm Alumasten ausser Wide Mast- Linie
• Für Doppel Kastensystem mit 90mm Breite ( Standart)
• Für M8 Senkkopfschrauben
Preis: 109 € *
Phantasm Schrauben
Schraubenantrieb Torx 30
Slingshot Phantasm Serie Foilteile
Phantasm Series
DNA:
• Breite wie bei der Hoverglide Series = 11cm
• kompatibel zur Hoverglide Fuselage
Fuselage Adapter wird dazu abgeschraubt /
nicht benötigt
• Aus hochwertigem steifen Flugzeugaluminium 7075
Länge Preise:
Mast only Mastset
72cm 119 € * 290 € *
82cm 129 € * 310 € *
92cm 139 € * 320 € *

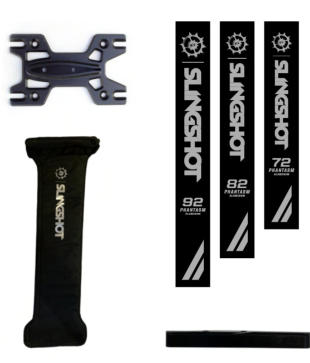

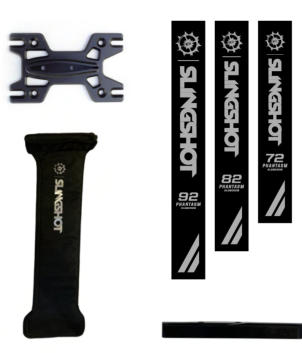

Phantasm Mastset =
• Mast Länge s.o.
• Topplate für US Kasten Doppelschienensystem
• Fuselage Adapter
• Nutensteine / verschraubung
• Mastbag
Slingshot Phantasm Alumasten / Mastsets
Ihr braucht für ein komplettes Phantasm Foil ein
• lower package = Frontwing, Rearwing, Fuselage, Bag
und
• Mastset = Mast Länge nach Wahl, Baseplate, Fuselageadapter
Die Alumasten sind kompatibel mit denen der Hovergliseserie und andersherum
Wer kürzere Masten benötigt ( 62cm / 52cm) kann da einen Hoverglide Alumast verwenden.
Der Mast passt ohne Adapter ( ist verschraubt) auf die Hoverglide Fuselage;
Ebenso passt der Deep TU Adapter auf die o.a. Masten.
Die Hoverglide Masten passen ebenfalls, man braucht den Phantasm Mast / Fuselage Adapter um dann die
Phantasm Fuselage nutzen zu können.
Die Einzelteile findet ihr untenstehend.

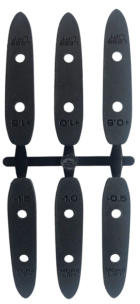

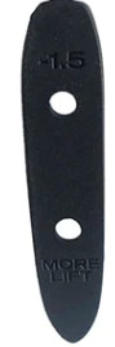

Phantasm Rear Wing Shim
6 tlg Set zum Feintrimmen und individuellen Einstellen seines Foil Setups.
• +1,5° / +1,0° / +0,5° / -0,5° / -1,0° / -1,5°
• Winkeleinstellung in 0,5 Abstufungen.
• 0° = Standarteinstelung ohne Shim.
• Die Shims sind entsprechend beschriftet.
• Wird zwischen Fuselage und Rearwing gelegt und dann verschraubt.
• Längere / andere Schrauben sind nicht notwendig
Preis: 9 € *
V2A M8x50mm
Für Phantasmmasten auf Hoverglidefuselage
Benötigt werden 2 Stück
Antrieb Imbus 5
Preis: je 1 € *
Verschraubung Frontwing / Fuselage
3 Stück M6
Längen je nach Frontwingsetup
Für Bestellungen bitte Frontwingmodell / Grösse angeben
Preis: 2,80 € * / 3 St.
Verschraubung Rearwing / Fuselage
2 Stück M6
Preis: 1,40 € * / 2 St.
weitere Schrauben Kombis folgen
Antrieb jeweils T30:
Verschraubung Mast / Fuselage 3x M6 Preis: 9,90 € *
Verschraubung Mast / Fuselageadapter 2x M8 Preis: 14,90 € *
Verschraubung Mast / Top Plate 2x M8 Preis: 14,90 €*
Phantasm Fuselage
Phantasm Alu Fuselage ( nur für Wings der Phantasm Serie )
• Dreifachverschraubung Frontwings
• Dreifachverschraubung Mast
• Mast sitzt in einer Aussparung in der Fuselage
Länge / Preis
710mm = 239€ 219 € * ( Wing / Pump / SUP / Kite)
872mm = 279€ 235 € * ( Windsurffoilen)
Phantasm Fuselage Adapter
Ermöglicht die Hoverglidemasten in Phantasm Fuselages zu
verwenden.
Sehr passgenau für festen Sitz ohne Spiel.
Massive Alubauweise
Wer noch einen Hoverglidemast aus früheren Sets hat braucht
somit keinen neuen Mast fürs Phantasm Foilset zu kaufenzu
kaufen.
Preis 119€ 105 € *

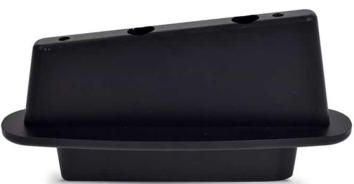

Deep TU Adapter mit Kragen
• Für alle slingshot Hoverglidemasten Alumasten
• Für Phantasm Alumasten ausser Wide Mast- Linie
• Für Deep Tuttlebox Finnenboxen
• Mit Kragen, stützt sich an der Boardunterseite ab und ermöglicht
sehr einfache und komfortable Montage / Demontage
• Für M10 Gewindeschrauben
Preis: 105 € *
Gebraucht inkl. Gewindehülsen für M6 Schrauben = 59 € *

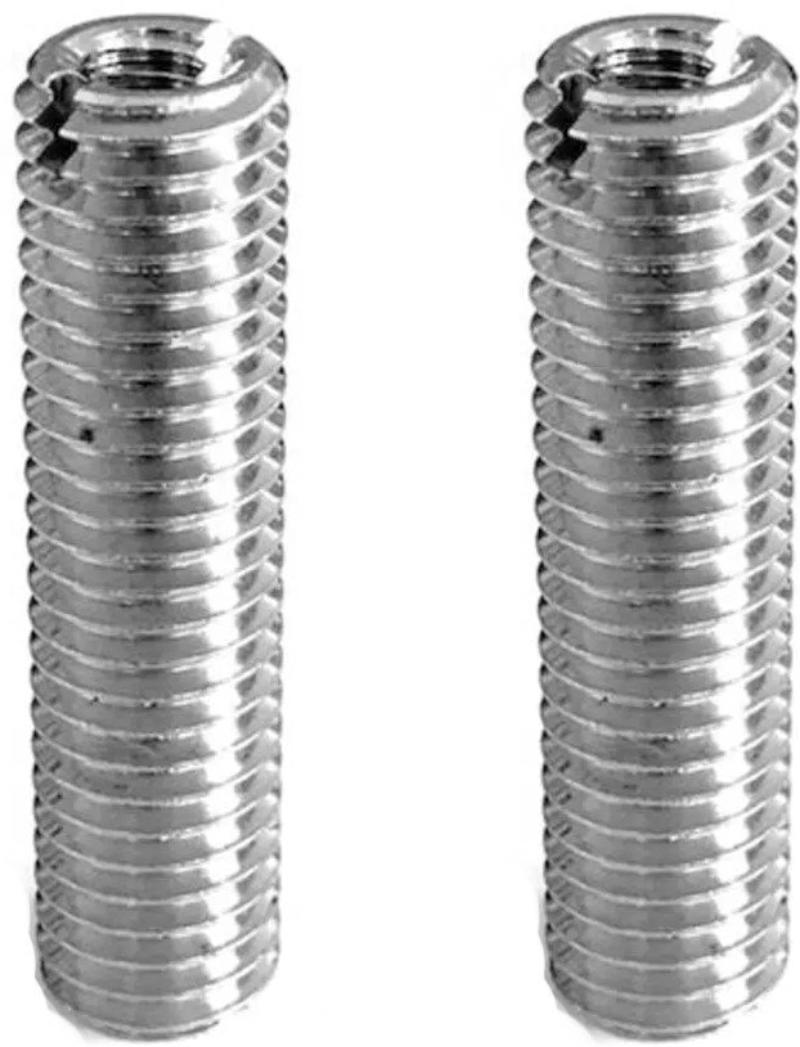

Optional V2A Gewindehülsen für M6 Schrauben
( = Standartfinneschrauben Ø )
Preis: 15,90 € *
DNA:
• extrem steife Fullcarbon High End Masten
• Mast, Topplate, Phantasm Fuselageaufnahme = one Piece
• Top Plate = Für Doppel US Kasten System
• passt nicht zur Hoverglide Serie
• inkl. Mastbag
72cm 829 € *
82cm 829 € *
92cm 899 € *
Auf Anfrage
Phantasm Carbonmasten
DNA:
• Breiter als wie bei der Hoverglide Series = 13,5 cm
• Aus Flugzeugaluminium 7075
Länge / Preis
87cm 379 € *
103cm 479 € *
Die Phantam wide Mastlinie ist nochmals steifer ausgelegt und gegenüber den
anderen slingshot Alumastmodellen ca 15% leichter.
Empfiehlt sich daher für Grosse Wings, schwere Foilern und / oder radikale
Rider*in.
Die Masten sind inkl. US Kasten Doppelschienensystem Spider Top Plate,
Nutensteine/ Verschraubung, 3 Torxschrauben für Mast / Fuselage,
Verschraubung sowie sehr wertigem Mastbag.
Der Phantasm Wide Mast passt nicht auf die Hoverglide Fuselage

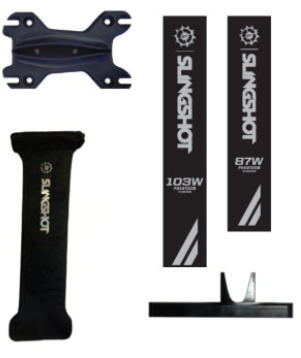

Phantasm Alumasten wide
Mastsets
Jack Plate
Adapterset Masten auf TU Box / Deep TU Box
• Von US Kasten Doppelschiene auf Tuttlebox / Deeptuttlebox
• Für Hoverglide Masten und Phantasm Masten
• Boardbefestigung mit 10mm Schrauben,
mit optionalen Gewindehülsen (s.u.) für 6mm Gewindeschrauben
• grosse Auflagefläche zur Verteiltung der Last auf das Unterwasserschiff
• Korrekte Position des Mastes / Winkel Fuselage zu Unterwasserschiff
Preis 169€ 129 € *
Inkl. Schrauben für Befestigung am Foilmast, TU Adapter, Deep TU Adapter

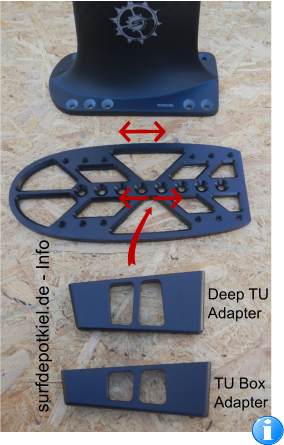

Mit der Phantasm Jack Plate können die Phantasm und Hoverglide Masten mit
US Kasten Doppelschienen Top Plate für TU / Deep TU Adapter umgerüstet
werden.
Dabei ist ein zusätzlicher Trimm der Foilposition in Längsrichtung möglich.
Besonderheit:
Mit der Jack Plate können die Masten im Verhältnis zur Box TU versetzt montiert
werden; so ist es möglich das Foil in Längsrichtung einzutrimmen = in
Längsrichtung zu verstellen.
Die Jack Plate unterschiedlich am Foilmast positioniert werden,
( vorrangig für Carbonmasten gedacht) zusätzlich unabhängig davon kann der
Boxadapter auf der Jackplate in unterschiedlichen Positionen verschraubt werden.
Ergibt einen Verstellweg von ca max 8cm nach hinten und 10cm nach vorne.
Das häufige Problem das man eigentlich das Foil in der Tuttlebox/ Deep TU Box
gerne etwas weiter vorne fahren möchte um mehr Lift zu haben kann mit der Jack
Plate problemlos realisiert werden.
Der Phantasm Foilmast wird aus unidirektionalem Premiumcarbon und besonders
steifem 12K Pre-Preg-Carbon gefertigt.
Der duale Carbonkern sorgt für herausragende Steifigkeit in allen drei Achsen,
während ein in Längsrichtung verlaufender 10K-Carbonträger den Mast nochmals
versteift. Krasser Mast.
Die Top Plate und der Mast sind aus einem Stück, also auch aus Carbon.
Für US Kasten Doppelschienensystem.
Die Lochreihe sorgt für zusätzl. Trimmoptionen und vergrössert den
Trimmbereich.
Für die Verwendung TU / Box oder Deep TU Box wird die Jack Plate
( nachfolgend) verschraubt.
top
.
.
.
. Windsurfen
Sup
Wingsurfen
Kitesurfen
Wellenreiten
Body/Skimboarden
ATB/Landboarden
Longboarden
Sup
Wingsurfen
Kitesurfen
Wellenreiten
Body/Skimboarden
ATB/Landboarden
Longboarden
Für Spider Baseplate
( nicht im RTS Kit enthalten)
Anchor
Sled
T Lock
Rapid Track System / RTS Kit
V2A Gewindeeinsätze Carbonmast
Für Slingshot Carbon Masten,
wenn die Gewinde ausgenuldet sind…
Benötigt werden 3 Stück M6
Preis: 8,90 € *
Top Plate Spider
• Für alle slingshot Hoverglide Alumasten
• Für Phantasm Alumasten ausser Wide Mast- Linie
• Für Doppel Kastensystem mit 90mm Breite ( Standart)
• Für M8 Senkkopfschrauben
Preis: 109 € *
Phantasm Fuselage
Phantasm Alu Fuselage
( nur für Wings der Phantasm Serie )
• Dreifachverschraubung Frontwings
• Dreifachverschraubung Mast
• Mast sitzt in einer Aussparung in der Fuselage
Länge / Preis
710mm = 239€ 219 € * ( Wing / Pump / SUP / Kite)
872mm = 279€ 235 € * ( Windsurffoilen)
Phantasm Rear Wing Shim
6 tlg Set zum Feintrimmen und individuellen Einstellen
seines Foil Setups.
• +1,5° / +1,0° / +0,5° / -0,5° / -1,0° / -1,5°
• Winkeleinstellung in 0,5 Abstufungen.
• 0° = Standarteinstelung ohne Shim.
• Die Shims sind entsprechend beschriftet.
• Wird zwischen Fuselage und Rearwing gelegt und
dann verschraubt.
• Längere / andere Schrauben sind nicht notwendig
Preis: 9 € *

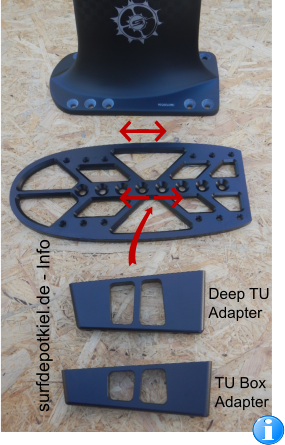

Mit der Phantasm Jack Plate können die Phantasm und
Hoverglide Masten mit US Kasten Doppelschienen Top
Plate für TU / Deep TU Adapter umgerüstet werden.
Dabei ist ein zusätzlicher Trimm der Foilposition in
Längsrichtung möglich.
Besonderheit:
Mit der Jack Plate können die Masten im Verhältnis zur
Box TU versetzt montiert werden; so ist es möglich das
Foil in Längsrichtung einzutrimmen = in Längsrichtung
zu verstellen.
Die Jack Plate unterschiedlich am Foilmast positioniert
werden,
( vorrangig für Carbonmasten gedacht) zusätzlich
unabhängig davon kann der Boxadapter auf der
Jackplate in unterschiedlichen Positionen verschraubt
werden.
Ergibt einen Verstellweg von ca max 8cm nach hinten
und 10cm nach vorne.
Das häufige Problem das man eigentlich das Foil in der
Tuttlebox/ Deep TU Box gerne etwas weiter vorne
fahren möchte um mehr Lift zu haben kann mit der Jack
Plate problemlos realisiert werden.
Phantasm Fuselage Adapter
Ermöglicht die Hoverglidemasten in Phantasm
Fuselages zu verwenden.
Sehr passgenau für festen Sitz ohne Spiel.
Massive Alubauweise
Wer noch einen Hoverglidemast aus früheren Sets hat
braucht somit keinen neuen Mast fürs Phantasm Foilset
zu kaufen.
Preis: 119€ 105 € *
Deep TU Adapter mit Kragen
• Für alle slingshot Alumasten ausser Wide Masten
• Für Deep TU Finnenboxen
• Mit Kragen, stützt sich an der Boardunterseite ab
und ermöglicht sehr einfache und komfortable
Montage / Demontage
• Für M10 Gewindeschrauben
Preis: 105 € *
Gebraucht inkl. Gewindehülsen für M6 Schrauben
= 59 € *
Optional V2A Gewindehülsen für
M6 Schrauben
( = Standartfinneschrauben Ø )
Preis: 15,90 €
Phantasm Series
Hinweis:
Anders als bei den Hoverglide Masten
( = Masten only) braucht es bei der Phantasm Linie:
ein Mastset =
• Mast
• Top Plate für US Kasten Doppelschiene
• Fuselage Adapter
• Mastbag
Die Phantam wide Mastlinie ist nochmals steifer
ausgelegt und gegenüber den anderen slingshot
Alumastmodellen ca 15% leichter.
Empfiehlt sich daher für Grosse Wings, schwere Foilern
und / oder radikale Rider*in.
Die Masten sind inkl. US Kasten Doppelschienensystem,
Spiderbaseplate, Nutensteine/ Verschraubung,
3 Torxschrauben für Mast / Fuselage Verschraubung
sowie sehr wertiges Mastbag
DNA:
• extrem steife Fullcarbon High End Masten
• Mast, Top Plate, Fuselageaufnahme = one Piece
• Top Plate = Für Doppel US Kasten System
• passt nicht zur Hoverglide Serie
• inkl. Mastbag
Länge / Preis
72cm 829 € *
82cm 829 € *
92cm 899 € *
Auf Anfrage
Phantasm Carbonmasten
DNA:
• Breite wie bei der Hoverglide Series = 11cm
• kompatibel zur Hoverglide Fuselage
Fuselage Adapter wird dazu abgeschraubt /
nicht benötigt
• Aus hochwertigem steifen Flugzeugaluminium 7075
Länge Preise:
Mast only Mastset
72cm 119 € * 290 € *
82cm 129 € * 310 € *
92cm 139 € * 320 € *
Phantasm Mastset =
Mast 72,82 oder 92cm
• inkl. Top Plate für US Kasten Doppelschienensystem
• inkl. Fuselage Adapter für Phantasm Fuselage
• inkl. Nutensteine / Verschraubung Board / Foil
• inkl. 2tlg Mastcover
Ihr braucht für ein komplettes Phantasm Foil ein
Lower package = Frontwing, Rearwing, Fuselage, Bag
und
Mastset = Mast mit Baseplate undFuselageadapter
Phantasm Alumasten wide
Mastsets
Jack Plate
Adapterset Masten auf TU Box / Deep TU Box
• Von US Kasten Doppelschiene auf Tuttlebox /
Deeptuttlebox
• Für Hoverglide Masten und Phantasm Masten
• Boardbefestigung mit 10mm Schrauben,
mit optionalen Gewindehülsen (s.u.) für 6mm
Gewindeschrauben
• grosse Auflagefläche zur Verteiltung der Last auf das
Unterwasserschiff
• Korrekte Position des Mastes / Winkel Fuselage zu
Unterwasserschiff
Preis 169€ 129 € *
Inkl. Schrauben für Befestigung am Foilmast, TU Adapter,
Deep TU Adapter
Der Phantasm Foilmast wird aus unidirektionalem
Premiumcarbon und besonders steifem 12K Pre-Preg-
Carbon gefertigt.
Der duale Carbonkern sorgt für herausragende Steifigkeit
in allen drei Achsen,
während ein in Längsrichtung verlaufender 10K-
Carbonträger den Mast nochmals versteift. Krasser Mast.
Die Top Plate und der Mast sind aus einem Stück, also
auch aus Carbon.
Für US Kasten Doppelschienensystem.
Die Lochreihe sorgt für zusätzl. Trimmoptionen und
vergrössert den Trimmbereich.
Für die Verwendung TU / Box oder Deep TU Box wird
die Jack Plate ( nachfolgend) verschraubt.
Foilteile
Die Alumasten sind kompatibel mit denen der
Hoverglideserie und andersherum
Wer kürzere Masten benötigt ( 62cm / 52cm) kann da
einen Hoverglide Alumast verwenden.
.
Der Mast passt ohne Adapter ( ist verschraubt) auf die
Hoverglide Fuselage;
Ebenso passt der Deep TU Adapter auf die o.a. Masten.
Die Hoverglide Masten passen ebenfalls, man braucht
den Phantasm Mast / Fuselage Adapter um dann die
Phantasm Fuselage nutzen zu können.
Die Einzelteile findet ihr untenstehend.
Der Phantasm Wide Mast passt nicht auf die Hoverglide
Fuselage
Wer Tuttlebox / Deeptuttlebox braucht ergänzt mit der
Jack Plate , s.u..
DNA:
• Breite = 13,5 cm
• Aus Flugzeugaluminium 7075
Länge / Preis
87cm 379 € *
103cm 479 € *
Kauf mit Lowerpackage = - 100 €* Rabatt
Der Mast passt ohne Adapter auf die Hoverglide
Fuselage;
dazu notwendig ist das hoverglide Schraubenset
Fuselage/Mast
top
Alumasten / Mastsets
Phantasm Schrauben
Schraubenantrieb Torx 30
Verschraubung Mast / Fuselage
3 Schrauben M6 Preis: 9,90 € * / 3 Stück
Antrieb Torx 30
Verschraubung Mast / Fuselageadapter
2 Schrauben M8 Preis: 14,90 € * / 2 Stück
Antrieb Torx 30
Verschraubung Mast / Top Plate
2 Schrauben M8 Preis: 14,90 € * / 2 Stück
Antrieb Torx 30
Verschraubung
Frontwing / Fuselage
3 Stück M6 Antrieb Torx 30
Längen je nach Frontwingsetup
Für Bestellungen bitte
Frontwingmodell / Grösse angeben
Preis: 2,80 € * / 3 Stück
Verschraubung
Rearwing / Fuselage
2 Stück M6 Antrieb
Torx 30
Preis: 1,40 € * / 2 Stück
V2A M8x50mm
Für Phantasmmasten auf Hoverglidefuselage
Benötigt werden 2 Stück
Antrieb Imbus 5
Preis: je 1 € *
One Lock Serie:
Sets & Wings
Foilteile One Lock
One Lock Tech sheet
Phantasm Serie:
Sets & Wings
Foilteile Phantasm
Hoverglide Serie:
Sets & Wings
Foilteile Hoverglide
Spareparts / Schrauben /
Paste / Gummiplatte /….
Zur Foilübersicht
Übersicht Windsurfen
Übersicht Wingsurfen
Das Slingshot Rapid Track System kann an der o.a.
Spider Plate montiert werden.
Anchor
= mit Nutensteinen fest im Finnenkasten verschraubt
Sled:
= fest mit der Baseplate verschraubt
Die Baseplate wird leicht nach vorne gekippt und so hakt
sich Sled unter Anchor.
Sled & Anchor werden einmalig montiert und dann ist so
fertig.
T Locks mit Nutensteinen sind Schnellspanner zur
Fixierung der Baseplate hinten.
Die Schnellspanner können nach hinten
strömungsgünstig gestellt werden; dies erfolgt ohne
mitdrehen des Gewindes, so das fester Halt immer
gegeben ist.
Preis: 74,90 €*
Kommt im Laufe des Monats Nov
Günstigere Alternative: 2 Sets 0 4 St. T Locks = Preis: 58 €*
Günstigere Alternative 4 Nutensteine/Schrauben = 12,50 €*
Info:
Das neue Rapid System ist günstiger geworden, zudem
zum nachrüchsten an die Spider Plate bei Hoverglide
und Phantasm Serie ausgelegt.
Die One Lock Series hat das Rapid Track System beim
Kauf des Mastsets schon mit dabei.
